Especificaciones tecnicas 2
|
Especificaciones Técnicas - Cuerpos en "T" 600A
Conectadores y Accesorios 900 & 600A, 15,25 & 35 kV Operación sin Carga |
R-600-RTP
| Especificaciones | 15/25 |
| Tensión Máxima de Operación | 16.2 kV L- T / 28 kV L - L |
| Descargas Parciales | 22 kV |
| Tensión Sostenida AC | 45 kV |
| Tensión Sostenida DC | 84 kV |
| BIL | 140 kV |
R-200-ETP
| Especificaciones | 15 kV | 25 kV |
| Tensión Máxima de Operación | 16.2 kV L-T / 28 kV L-L | 15.2 kV L- T / 26.3 kV L - L |
| Descargas Parciales | 22 kV | 19 kV |
| Tensión Sostenida AC | 45 kV | 40 kV |
| Tensión Sostenida DC | 84 kV | 78 kV |
| BIL | 140 kV | 125 kV |
R-JSCS-A
| Especificaciones | |
| Tensión Máxima de Operación | 16.2 kV L- T / 28 kV L - L |
| Descargas Parciales | 22 kV |
| Tensión Sostenida AC | 45 kV |
| Tensión Sostenida DC | 84 kV |
| BIL | 140 kV |
R-600-TW
| Especificaciones | |
| Tensión Máxima de Operación | 16.2 kV L- T / 28 kV L - L |
| Descargas Parciales | 22 kV |
| Tensión Sostenida AC | 45 kV |
| Tensión Sostenida DC | 84 kV |
| BIL | 140 kV |

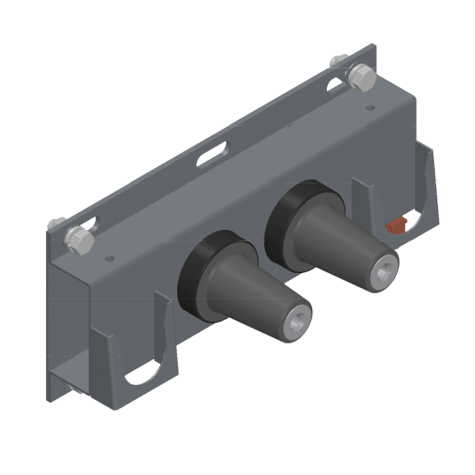

R-JBOX
| Especificaciones | |
| Tensión Máxima de Operación | 21.1 kV L- T / 36.6 kV L - L |
| Descargas Parciales | 26 kV |
| Tensión Sostenida AC | 50 kV |
| Tensión Sostenida DC | 103 kV |
| BIL | 150 kV |

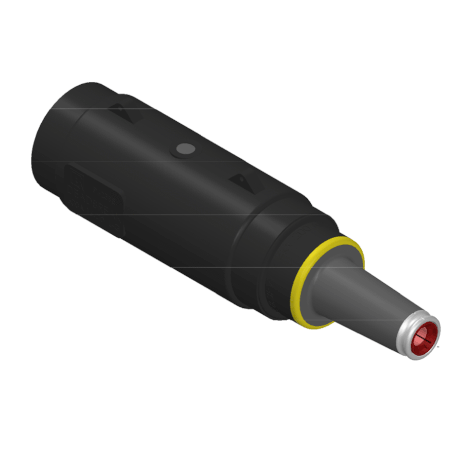

R-800-BE
El R-800-BE de Richards es la única boquilla extensora que está completamente integrada con una boquilla reductora de 200A y 600/900A. Al igual que muchas otras innovaciones de Medio Voltaje de Richards, este producto integra y combina múltiples componentes en una única pieza moldeada y probada. Esto, no sólo reduce costos y esfuerzo de instalación, sino que aumenta la confiabilidad y calidad para nuestros clientes.
*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.
| Especificaciones | 15 kV |
| Tensión Máxima de Operación | 8.3 kV L- T |
| Descargas Parciales | 11 kV |
| Tensión Sostenida AC (un minuto) | 34 kV |
| BIL | 95 kV |
| Corriente Contínua | 200A |
| Corriente de Corta Duración | 3.5kA, 3seg. / 10kA, seg |
R-JSCS
| Especificaciones | 15 kV |
| Tensión Máxima de Operación | 15.2 kV L- T / 26.3kV L- L |
| Descargas Parciales | 22 kV |
| Tensión Sostenida AC | 43 kV |
| Tensión Sostenida DC | 78 kV |
| Descragas Parciales | 22 kV |
| Corriente Continua | 600A (AL) / 900A (CU) |
| BIL | 162 kV |
R-600-CA
Cada uno de los R-600-CA de Richards cuenta con un ensamble auxiliar que facilita su instalación.
*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

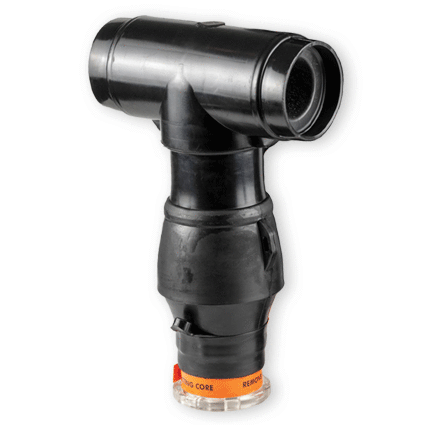

R-600-CSH
El nuevo cuerpo en "T" R-600-CSH (Contráctil en Frío) de Richards redefine el estándar para los conectores Aislados Separables. El R-600-CSH combina tres productos en un sólo diseño contráctil en frío, haciendo el adaptador del cable y el adaptador de tierra obsoletos! Eliminando estos componentes, hemos desarrollado el más simple y el más confiable codo en el mercado, además de hacer la instalación más fácil y ergonómica. Este producto reduce de forma dramática los inventarios, evita los posibles errores asociados a la instalación del adaptador de cable y simplifica la alineación del codo y la zapata.
*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.
|
