CUERPOS EN "T" 600A

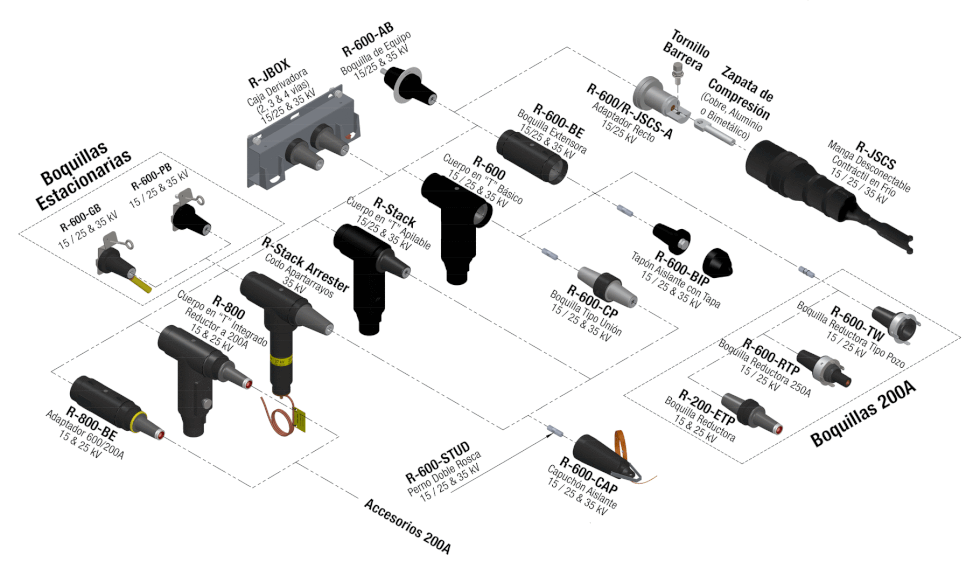

   Guía de Conexiones

 Conectadores y Accesorios 900 & 600A, 15,25 & 35 kV Operación sin Carga

    Especificaciones - Fichas Técnicas

 Conectadores y Accesorios 900 & 600A, 15,25 & 35 kV Operación sin Carga



  Dé click sobre el nombre del producto del que desee su ficha técnica.













R-600

R-600











Especificaciones tecnicas



R-Stack

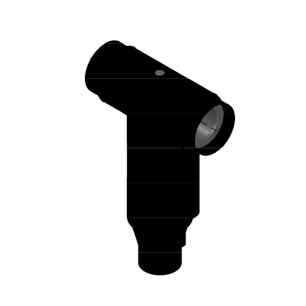

R-600

Los cuerpos en "T" o R-600 de Richards son los accesorios más versátiles para el manejo e interconexión de cables de media tensión. Permiten terminar un cable y conectarlo a un equipo primario como un transformador o seccionador. También permiten unir, derivar, aterrizar y realizar pruebas y mediciones. Los sistemas de cableado a base de cuerpos en "T" se han convertido en la mejor alternativa para el manejo de cables de potencia. El R-600 de Richards es sin duda el mejor de su categoría diseñado para resistir 200kV BIL. ¡Cero fallas en los últimos 10 años!





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones 15/25 35
Tensión de Operación (fase a tierra) 15.2kV
21.1kV
Descargas Parciales
22 kV
26 kV
Tensión Sostenida AC, 1 minuto 42 kV
50kV
BIL
162 kV
200kV
Corriente Máxima 600A Al, 900A Cu
600A Al, 900A Cu

Corriente de Corta Duración

40KA, 10c.10KA, 3s

40KA, 10c.10KA, 3s
Descarga
R-600-15:25.pdf
Documento Adobe Acrobat 241.6 KB
Descarga
R-600-35.pdf
Documento Adobe Acrobat 354.6 KB


R-800


R-Stack

El R-Stack de Richards es un codo de 600A con un conector  unión moldeado en el mismo cuerpo. Este diseño combinado moldeado en una sola pieza y ensamblado totalmente en planta reduce la cantidad de componentes, tiempo y esfuerzo requerido para la instalación. Reduce la posibilidad de falla asociada a la interconexión de múltiples partes por contaminación o ensamble.



*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
15/25
35
Tensión de Operación (fase a tierra) 16.2kV (28kV L-L)
21.1kV (35kV L-L)
Descargas Parciales
22 kV CEV 26 kV CEV
Tensión Sostenida AC 45 kV 50 kV
Tensión Sostenida DC 84 kV 103 KV
BIL
140 kV
150 kV
Corriente Máxima 600A  600A

Corriente de Corta Duración

25KA, 10c.
25KA, 10c.
Descarga
R.Stack-15:25.pdf
Documento Adobe Acrobat 204.8 KB
Descarga
R.Stack-35.pdf
Documento Adobe Acrobat 214.7 KB


R-Stack-Apartarrayo


R-800

El R-800 de Richards es un diseño único patentado que combina en un sólo molde un cuerpo en "T" con una derivación en 200A  de operación con carga (15kV ó 25kV). El R-800 y sus partes internas están totalmente ensambladas en planta, evitando así errores por contaminación y ensamble en campo.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones 15 25
Voltaje de Operación (fase a tierra) 9.5 kV (15 kV L-L) 16.2 kV (28 kV L-L)
Descargas Parciales 11 kV 22 kV
Tensión Sostenida AC 34 kV 45 kV
Tensión Sostenida DC  53 84 kV
BIL 95 kV 140 kV
Descarga
R-800-15.pdf
Documento Adobe Acrobat 222.3 KB
Descarga
R-800-25.pdf
Documento Adobe Acrobat 217.9 KB


R-600-BIP

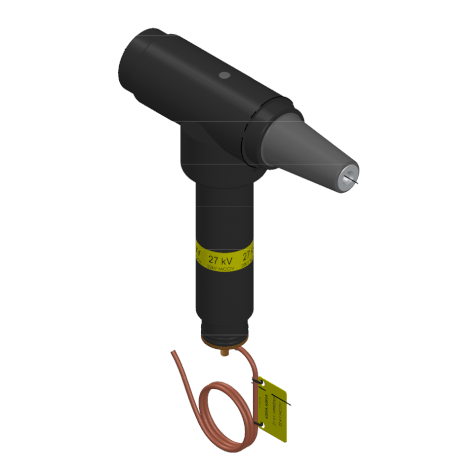

R-Stack-Apartarrayo-35kV



El R-Stack-Apartarrayo-35kV de Richards es un codo apartarrayo con una boquilla unión moldeada en el mismo cuerpo. Está diseñado para proteger equipo y cables de media tensión de descargas ocasionadas por rayos y maniobras de conexión. El R-Stack-Apartarrayo-35kV utiliza tecnología "gapless" de varistores de óxidos metálicos dentro de un cuerpo totalmente apantallado y sumergible de hule EPDM.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, ANSI/IEEE C62.11: para apartarrayos de óxidos metálicos.

Especificaciones
 Clase  Servicio normal
Alta Corriente de Corta Duración 65KA, 4 X 10 microseg
Baja Corriente de Larga Duración 75A, 2000 microseg
Ciclo de Servicio 5KA, 8 X 20 microseg
Descarga
R-Stack Arr.pdf
Documento Adobe Acrobat 459.3 KB


R-600-CAP


R-600-BIP

El tapón aislador R-600-BIP de Richards provee un medio para apantallar, sellar y aislar interfases de 600A de operación sin carga. La tuerca sirve como un punto de prueba. Incluye cubierta aislante.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones 15/25 35
Tensión de Operación (fase a tierra) 16.2 kV 21.1 kV
Descargas Parciales 22 kV 26 kV
Tensión Sostenida AC 45 kV 50 kV
Tensión Sostenida DC 84 kV 103 kV
BIL 162 kV 150 kV
Descarga
R-600-BIP-15-25.pdf
Documento Adobe Acrobat 183.5 KB
Descarga
R-600-BIP-35.pdf
Documento Adobe Acrobat 189.2 KB


R-600-BE

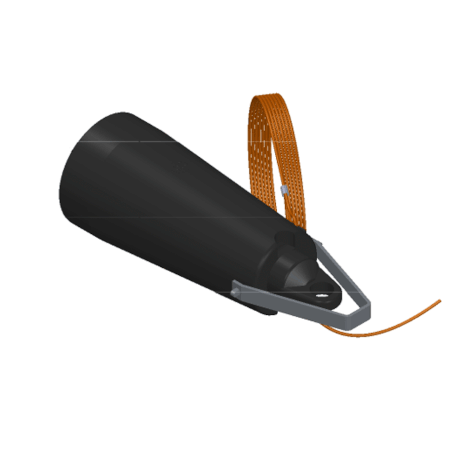

R-600-CAP

El R-600-CAP de Richards ...





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones 15/25
Voltaje de Operación 16.2 kV L-T  /28 kV L - L
Descargas Parciales 22 kV
Tensión Sostenida AC 45 kV
Tensión Sostenida DC 84 kV
BIL 140 kV
Descarga
R-600-CAP-15:25.pdf
Documento Adobe Acrobat 262.7 KB
Descarga
R-600-CAP-35.pdf
Documento Adobe Acrobat 243.4 KB


R-600-CP

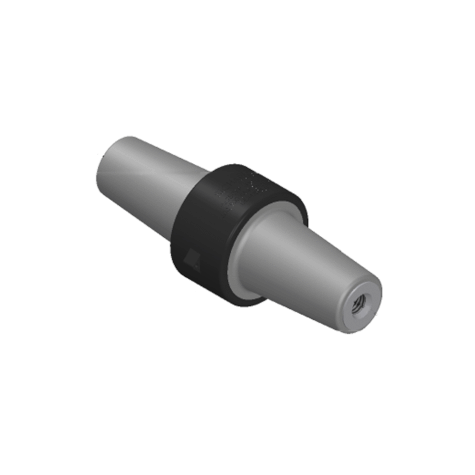

R-600-BE

El R-600-BE de Richards ...





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones 15/25
Tensión Máxima de Operación  16.2 kV L - T  / 28 kV L - L
Descargas Parciales 22 kV
Tensión Sostenida AC 45 kV
Tensión Sostenida DC 84 kV
BIL 140 kV
Descarga
R-600-BE.pdf
Documento Adobe Acrobat 204.6 KB


R-600-PB


R-600-CP

Especificaciones 15/25
Tensión Máxima de Operación  16.2 kV L - T  / 28 kV L - L
Descargas Parciales 22 kV
Tensión Sostenida AC 45 kV
Tensión Sostenida DC 84 kV
BIL 140 kV
Corriente Continua

600 Amp (Al)

900 Amp (Cu)

Descarga
R-600-CP-25.pdf
Documento Adobe Acrobat 210.1 KB
Descarga
R-600-CPR-25.pdf
Documento Adobe Acrobat 207.5 KB


R-600-GB

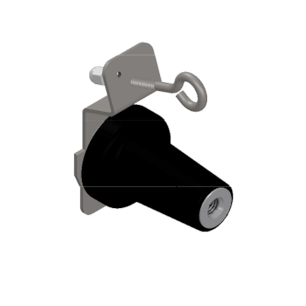

R-600-PB

El R-600-PB de Richards ...





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones 15/25
Tensión Máxima de Operación 16.2 kV
Descargas Parciales 22 kV
Tensión Sostenida AC 45 kV
Tensión Sostenida DC 84  kV
BIL 140 kV
Descarga
R-600-BP-15:25.pdf
Documento Adobe Acrobat 222.3 KB


R-600-RTP

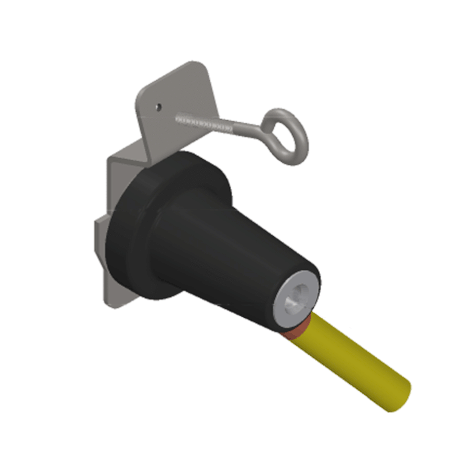

R-600-GB

El R-600-GB de Richards ...





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.
