   Guía de Conexiones

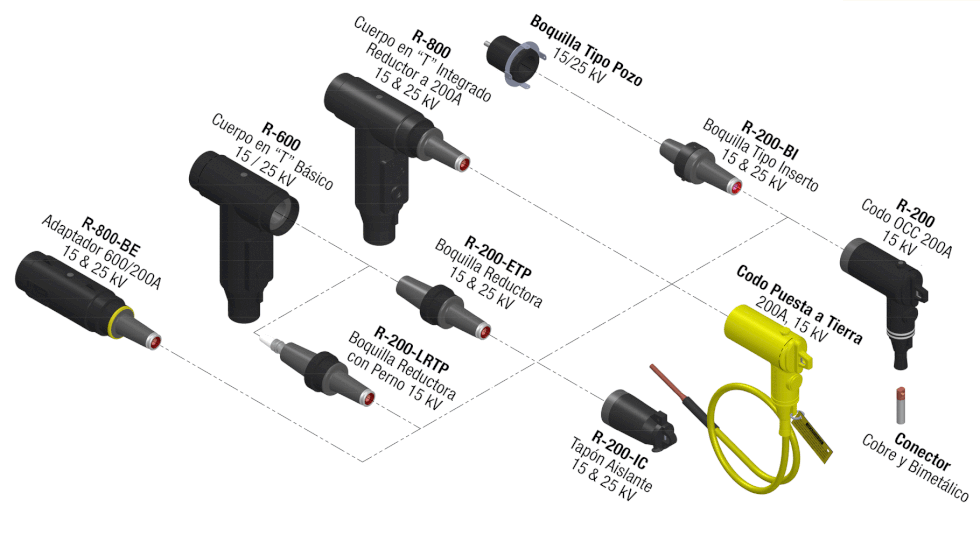

 Conectadores y Accesorios 200A, 15 & 25 kV Operación con Carga

   Especificaciones - Fichas Técnicas

 Conectadores y Accesorios 200A, 15 & 25 kV Operación con Carga

Dé un click sobre  producto o su código para obtener información más detallada.





R-200-15kV











R-200-15kV

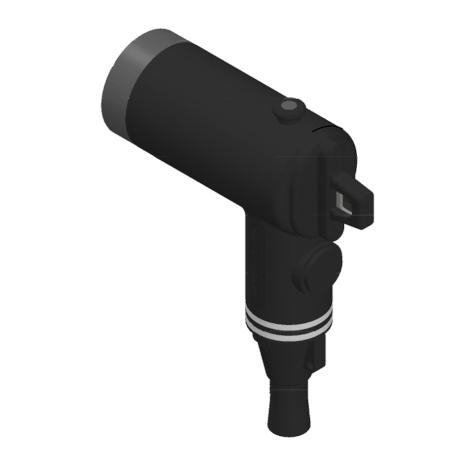

El Codo R-200 de Richards de operación con carga provee una forma simple y sencilla para conectar y desconectar cables energizados de 15kV y hasta 200 A de carga.



El R-200  está totalmente apantallado (frente muerto) y es posible operarlo utilizando una pértiga de escopeta y equipo de seguridad.



*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación 8.3 kV
BIL 95 kV (110 kV de diseño)
Tensión Sostenida AC 34 kV
Tensión Sostenida DC  53 kV
Descargas Parciales  11 kV CEV

Corriente Máxima

3.5 kA, 3 sec. 10 kA, 10 ciclos

Corriente Continua

200 Amp

Descarga
R-200.pdf
Documento Adobe Acrobat 240.9 KB



R-200-BI-15kV





R-200-IC-15kV



R-200-BI-15kV



La boquilla tipo inserto R-200-BI de Richards convierte una boquilla tipo pozo de 200A a una interfase de 200A de operación con carga. Para usarse con un codo, capuchón, apartarayo, etc.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación 8.3 kV F-T/14.4kV L-L
BIL 95 kV
Tensión Sostenida AC 34 kV
Tensión Sostenida DC  53 kV
Descargas Parciales  11 kV CEV

Corriente Máxima

10 kA, 10 ciclos

Corriente Continua y Capacidad de Interrupción

200 Amp
Descarga
R-200-BI.pdf
Documento Adobe Acrobat 230.5 KB




R-200-ETP-15kV



R-200-IC-15kV

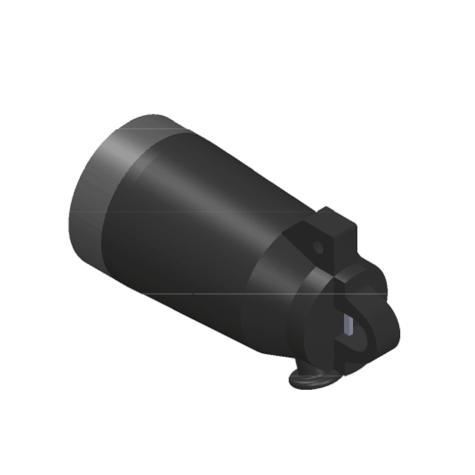

El tapón aislante R-200-IC-15kV de Richards provee un medio para aislar, sellar y apantallar interfases de operación con carga 200A.

Incluye una conexión a tierra y puede ser operado con herramientas y equipos de seguridad estándar.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación 8.3 kV F-T/14.4kV L-L
BIL 95 kV
Tensión Sostenida AC 34 kV
Tensión Sostenida DC  53 kV
Descargas Parciales  11 kV CEV

Corriente Máxima

10 kA, 10 ciclos
Descarga
R-200-IC.pdf
Documento Adobe Acrobat 341.6 KB




R-200-LRTP



R-200-ETP-15kV

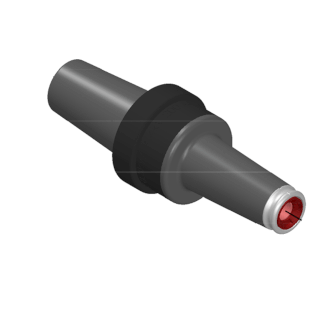

La boquilla reductora R-200-ETP-15kV de Richards convierte una interfase 600A 15/25kV operación sin carga a una interfase 200A 15kV operación con carga para usarse con un codo, capuchon, etc.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación 8.3 kV F-T/14.4kV L-L
BIL 95 kV
Tensión Sostenida AC 34 kV
Tensión Sostenida DC  53 kV
Descargas Parciales  11 kV CEV

Corriente Máxima

10 kA, 10 ciclos

Corriente Continua y Capacidad de Interrupción

200 Amp
Descarga
R-200-ETP.pdf
Documento Adobe Acrobat 190.2 KB




R-200-BW



R-200-LRTP



La boquilla reductora con perno R-200-LRTP de Richards convierte una interfase 600A 15/25kV operación sin carga a una interfase 200A 15kV operación con carga para usarse con un codo, capuchón, etc.

El R-200-LRTP tiene un perno con nariz roscada 15/16" - 9 para instalarse a una zapata igualmente roscada. El codo y el ensamble pueden ser operados con seguridad con una pértiga.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación 8.3 kV F-T/14.4kV L-L
BIL 95 kV
Tensión Sostenida AC 34 kV
Tensión Sostenida DC  53 kV
Descargas Parciales  11 kV CEV

Corriente Máxima

10 kA, 10 ciclos

Corriente Continua y Capacidad de Interrupción

200 A

Descarga
R-200_LRTP.pdf
Documento Adobe Acrobat 237.3 KB




Conector



R-200-BW

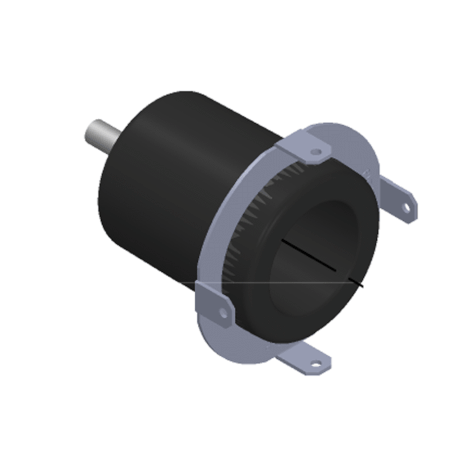

La boquilla soldable tipo pozo R-200-BW de Richards permite conectar una boquilla tipo inserto en 15 y 25kV. Su detallada manufactura hace de esta pieza el accesorio ideal para transformadores y equipo de alta calidad.

Previene el  escurrimiento de aceite  y evita fallas por pérdidas de aislamiento. Libre de mantenimiento.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.





R-800-BE



Conector

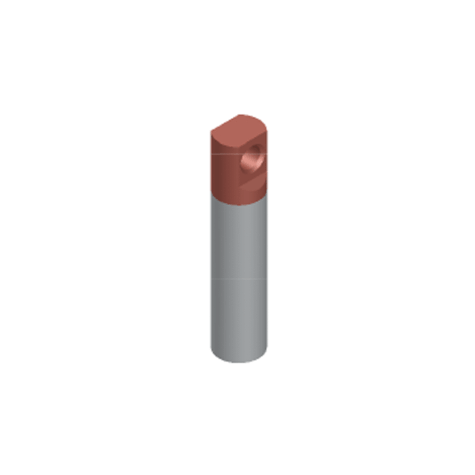

Conector de cobre y bimetálico.


*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Descarga
Conector.pdf
Documento Adobe Acrobat 177.5 KB




R-800



R-800-BE

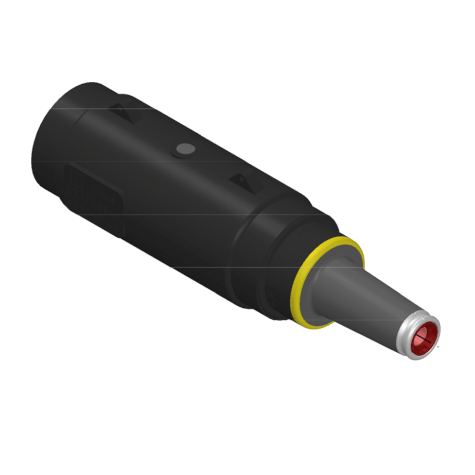

El adaptador R-800-BE de Richards es el único en su tipo moldeado en una sola pieza, integrado y probado totalmente en planta. Reduce los costos de operación, facilita la instalación y aumenta la confiabilidad del sistema.

Ayuda a instalar accesorios de 200A y permite simplificar y reducir inventarios al transformar cualquier boquilla o caja derivadora de 600A en una interfase de 200A operación con craga.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación 8.3 kV F-T/14.4kV L-L
BIL 95 kV
Tensión Sostenida AC 34 kV
Tensión Sostenida DC  53 kV
Descargas Parciales  11 kV CEV

Corriente Máxima

3.5kA, 3 s  & 10 kA, 10 ciclos

Corriente Continua y Capacidad de Interrupción

200 A

Descarga
R-800-BE-15.pdf
Documento Adobe Acrobat 310.1 KB




R-200-GE



R-800

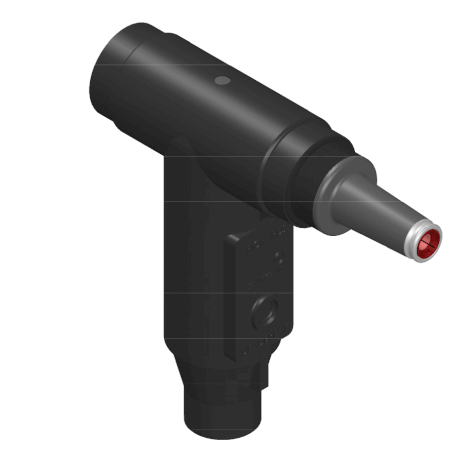

El  R-800-15kV de Richards es un cuerpo en "T" de 600A con una reducción a 200A de operación con carga moldeado en un sólo cuerpo. Esta combinación reduce el número de componentes, tiempo de instalación y fuerza requerida.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación 9.5 kV F-T
BIL 95 kV
Tensión Sostenida AC 34 kV
Tensión Sostenida DC  53 kV
Descargas Parciales  11 kV CEV
Descarga
R-800-15kV.pdf
Documento Adobe Acrobat 232.9 KB




R-600



R-200-GE

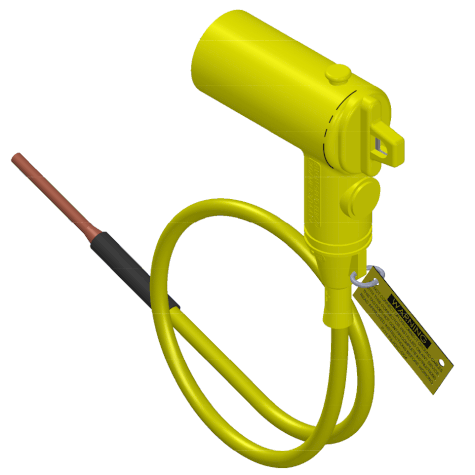

El R-200-GE de Richards provee una forma sencilla de conectar y desconectar a tierra equipos energizados en 15kV.

Incluye conductor de 1/0AWG (1.8m) y pin terminal.





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Corriente de Corta Operación

10kA, 0.17s

 3.5kA, 3s

Descarga
R-200-GE.pdf
Documento Adobe Acrobat 190.0 KB




R-600

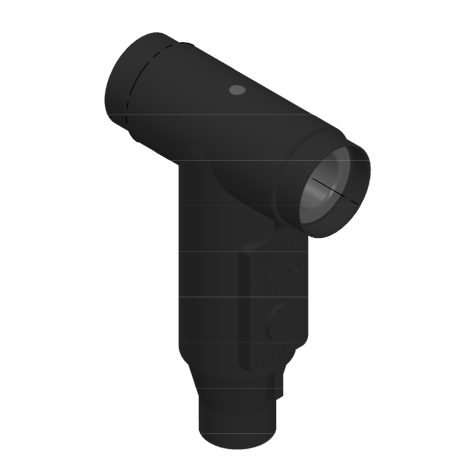

Los cuerpos en "T" o R-600 de Richards son los accesorios más versátiles para el manejo e interconexión de cables de media tensión. Permiten terminar un cable y conectarlo a un equipo primario como un transformador o seccionador. También permiten unir, derivar, aterrizar y realizar pruebas y mediciones. Los sistemas de cableado a base de cuerpos en "T" se han convertido en la mejor alternativa para el manejo de cables de potencia. El R-600 de Richards es sin duda el mejor de su categoría diseñado para resistir 162kV BIL. ¡Cero fallas en los últimos 10 años!





*Cumple con los siguientes estándares ANSI/ IEEE, Std. 386, IEEE Std. 592, CFE 55000-99.

Especificaciones
Tensión de Operación (fase a tierra) 15.2.4kV
Descargas Parciales
22 kV
Tensión Sostenida AC, 1 minuto 42 kV
BIL
162 kV
Corriente Máxima 600A Al, 900A Cu

Corriente de Corta Duración

40KA, 10c.10KA, 3s
Descarga
R-600.pdf
Documento Adobe Acrobat 241.5 KB
